Внедрение продукции Изолирующее устройство пространственно-временной безопасности используется в электроэнергетике, операторах мобильной связи, центрах обработки данных и других областях, в которых требуется пространственно-временная безопасность.Он эффективно изолирует навигационный спутник от системы синхронизации, гарантируя, что сигналы помех не будут переданы на устройства синхронизации.
Особенности продукта (1) Совместимость с существующим синхронизирующим оборудованием энергосистем
(2) При более высокой точности синхронизации времени точность синхронизации времени ≤30 нс.
(3) Поддержка сигнала GPS-L2
(4) Выходная частота сигнала ГЛОНАСС-L1, Galileo-E1, BDS-B3I и других навигационных спутников
(5) Несколько режимов синхронизации, включая синхронизацию NTP, синхронизацию 1PPS+TOD, функцию синхронизации B-кода.
(6) Множественная временная синхронизация, получение эфемерид и стратегии стробирования сигналов навигационных спутников, улучшающие возможности защиты от помех и независимой нормальной работы.
(7) Выходная мощность, компенсация задержки антенны, координата выходного сигнала и другие параметры могут быть отрегулированы.
Параметр продукта
Технический индекс
(1) Автоматическое переключение режима работы
Оснащен функцией автоматического переключения между режимом синхронного удержания и режимом удержания отклонения в зависимости от состояния входного сигнала.При отсутствии сигнала подавления или обмана и нормальном приеме сигнала находящегося на орбите навигационного спутника включается режим удержания синхронизации.При подавлении, ложных сигналах или невозможности приема сигналов навигационных спутников на орбите включить режим отказа от обслуживания.
(2) Мониторинг помех в реальном времени и сигнализация
Мониторинг спутниковых навигационных сигналов в режиме реального времени в месте установки временного оборудования, определение наличия помех и подача сигналов тревоги при наличии помех;Немедленно отпустите сигнал тревоги после исчезновения помех
(3) Изоляция сигнала помех
Он может автоматически изолировать небезопасные сигналы GPS-L1 и BDS-B1, обеспечивая нормальную работу временного оборудования.
(4) Загрузка и хранение данных
Благодаря функциям отчетности и хранения журнала он может записывать и сообщать о состоянии тревоги, состоянии ручного управления, рабочем состоянии, состоянии входного сигнала, состоянии выходного сигнала и т. Д.
(5) Самостоятельный осмотр и проверка условий труда
Самопроверка может отслеживать состояние выходных сигналов, а также регистрировать и предупреждать, когда выходной сигнал ненормальный.Инспекция рабочего состояния оборудования, способная контролировать состояние входных сигналов и записывать журналы
(6) Командование и отправка
Способен удаленно получать команды и планировать команды, настраивать выходные сигналы и сообщать о рабочем состоянии в режиме реального времени.
Оснащен дистанционной настройкой переключателей выходного сигнала (BDS-B1/GPS-L1), регулировкой мощности выходного сигнала, регулировкой компенсации задержки антенны, регулировкой координаты выходного сигнала и другими настройками параметров навигационного спутникового сигнала.
(7) Оснащен функцией синхронизации NTP
(8) Поддерживает рабочие сценарии, в которых GPS L1 и BDS B1 подвержены долговременным помехам.Наличие нескольких стратегий сбора времени и эфемерид
а) служба времени и эфемериды могут быть получены через точки частоты спутникового сигнала, такие как BDS-B3 и GPS L2
б) Оснащен внешними функциями синхронизации 1PPS+TOD и синхронизацией B-кода, поддерживающими импорт внешних эфемеридных данных
c) Оснащен функцией пунктуальности и функцией расчета эфемерид

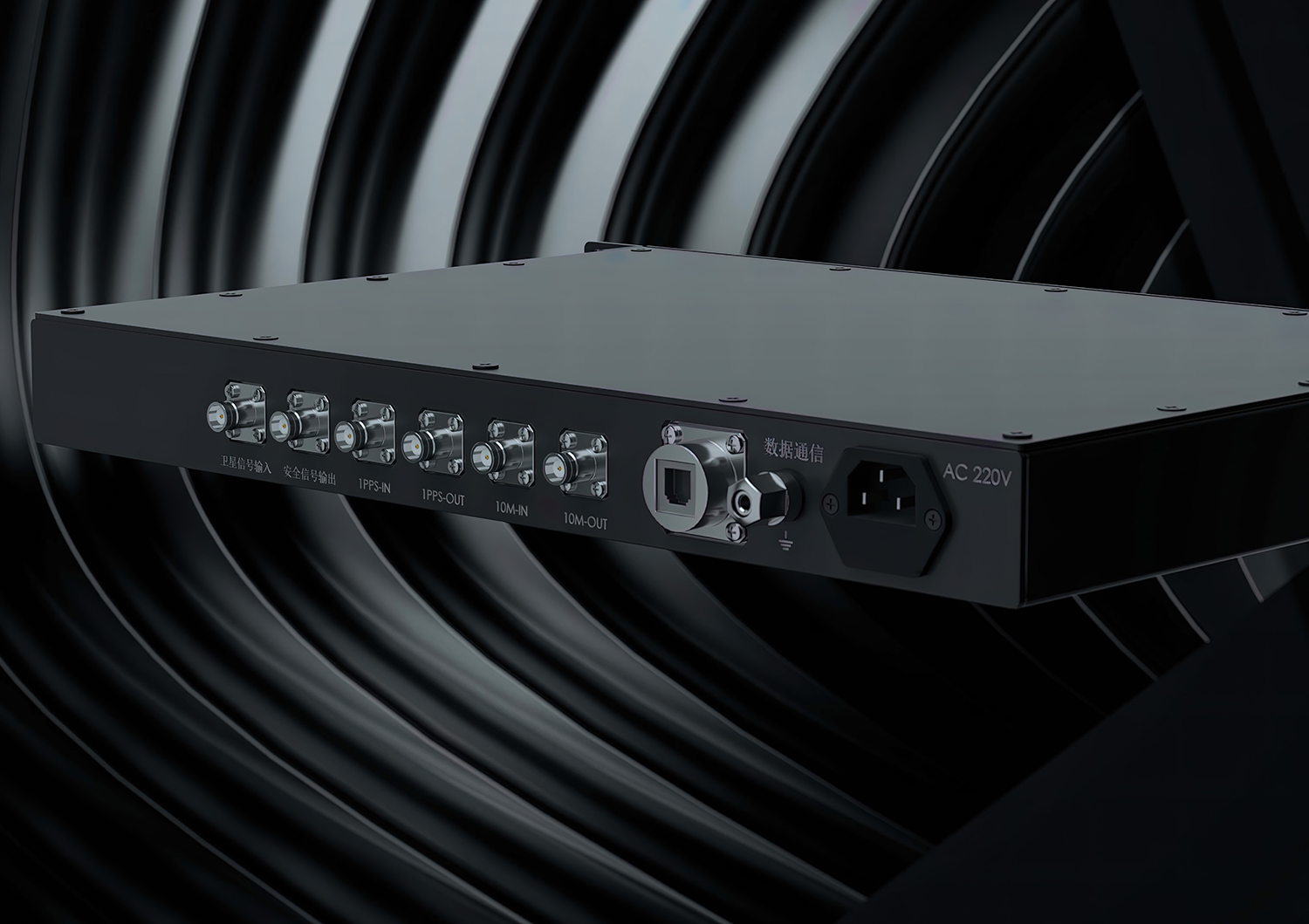

(9) Оснащен входными и выходными интерфейсами для сигналов 1PPS и 10M, поддерживает синхронизацию 1PPS+TOD и синхронизацию B-кода для внешних устройств.Внешнее устройство синхронизации выдает стандартную частоту 10M или вводит стандартную частоту 10M для синхронизации 1PPS+TOD и синхронизации B-кода для пространственно-временных устройств изоляции безопасности.
(10)Размеры: 420мм*44мм*300мм
(11)Операционная среда
а) Рабочая температура: -5℃-+45℃
б) относительная влажность: 5%-95%
в) Атмосферное давление: 70кПа-106кПа
Индекс производительности
(1) Диапазон частот приема сигнала: GPS-L1 (1575,42 ± 1,023 МГц), BDS-B1 (1561,098 ± 2,046 МГц), BDS-B3I (1268,52 ± 10,23 МГц), GPS-L2 (1227,60 ± 1,023 МГц).
(2) Диапазон частот выходного сигнала: GPS-L1, BDS-B1, ГЛОНАСС-L1 (опционально), Galileo E1 (опционально), BDS-B3I (опционально)
(3) Диапазон выходной мощности: -125 дБм -- 90 дБм, -125-60 дБм (опционально)
(4) В режиме синхронного удержания точность синхронизации выходного сигнала: ≤30 нс
(5) Ненормальное время тревоги ≤ 15 с, идентифицируйте аномалии сигнала и подайте сигнал тревоги.Отпустите сигнал тревоги на ≤ 180 с.после определения того, что внешний выходной сигнал в норме, сбросьте сигнал тревоги
(6) Точность хронометража: в режиме обслуживания отбраковки время обслуживания выходного сигнала и точность времени
а) Класс 1: продолжительность ≥ 1 ч, точность продолжительности лучше, чем 500 нс
б) Класс 2: продолжительность ≥ 2 ч, точность продолжительности лучше, чем 500 нс
в) Класс 3: продолжительность ≥ 6 часов, точность продолжительности лучше, чем 500 нс
(7) Возможность изоляции сигнала помех
а) Выходной сигнал не зависит от переадресации и генерации поддельных сигналов GPS-L1, BDS-B1 и постоянно соответствует требованию точности синхронизации времени выходного сигнала ≤ 30 нс.
б) На выходной сигнал не влияют сигналы подавления GPS-L1 и BDS-B1, и он постоянно соответствует требованию точности синхронизации времени выходного сигнала ≤ 30 нс.
c) В условиях подавления помех во всей полосе частот выходной сигнал может поддерживаться в соответствии с требованиями точности пунктуальности.

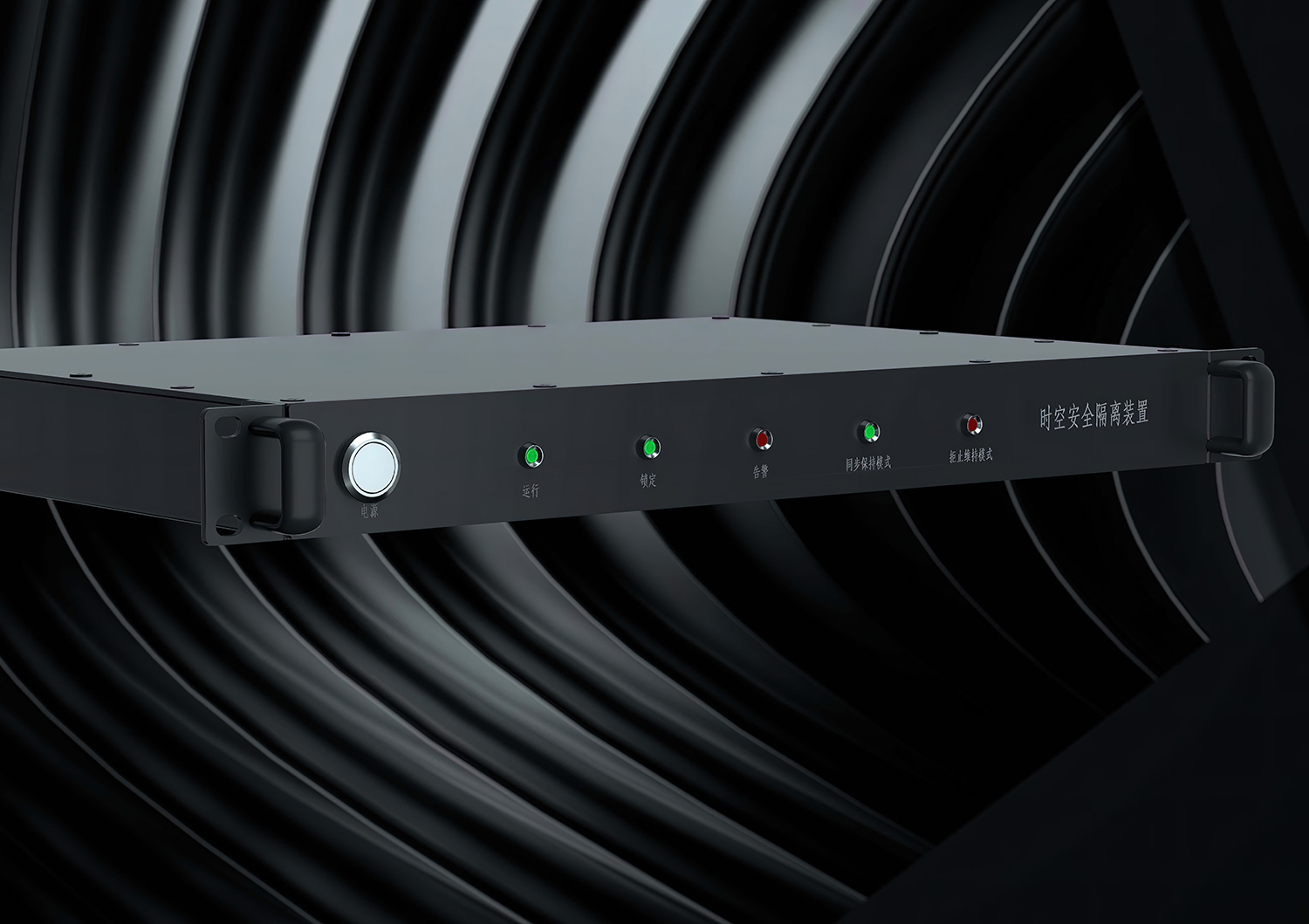

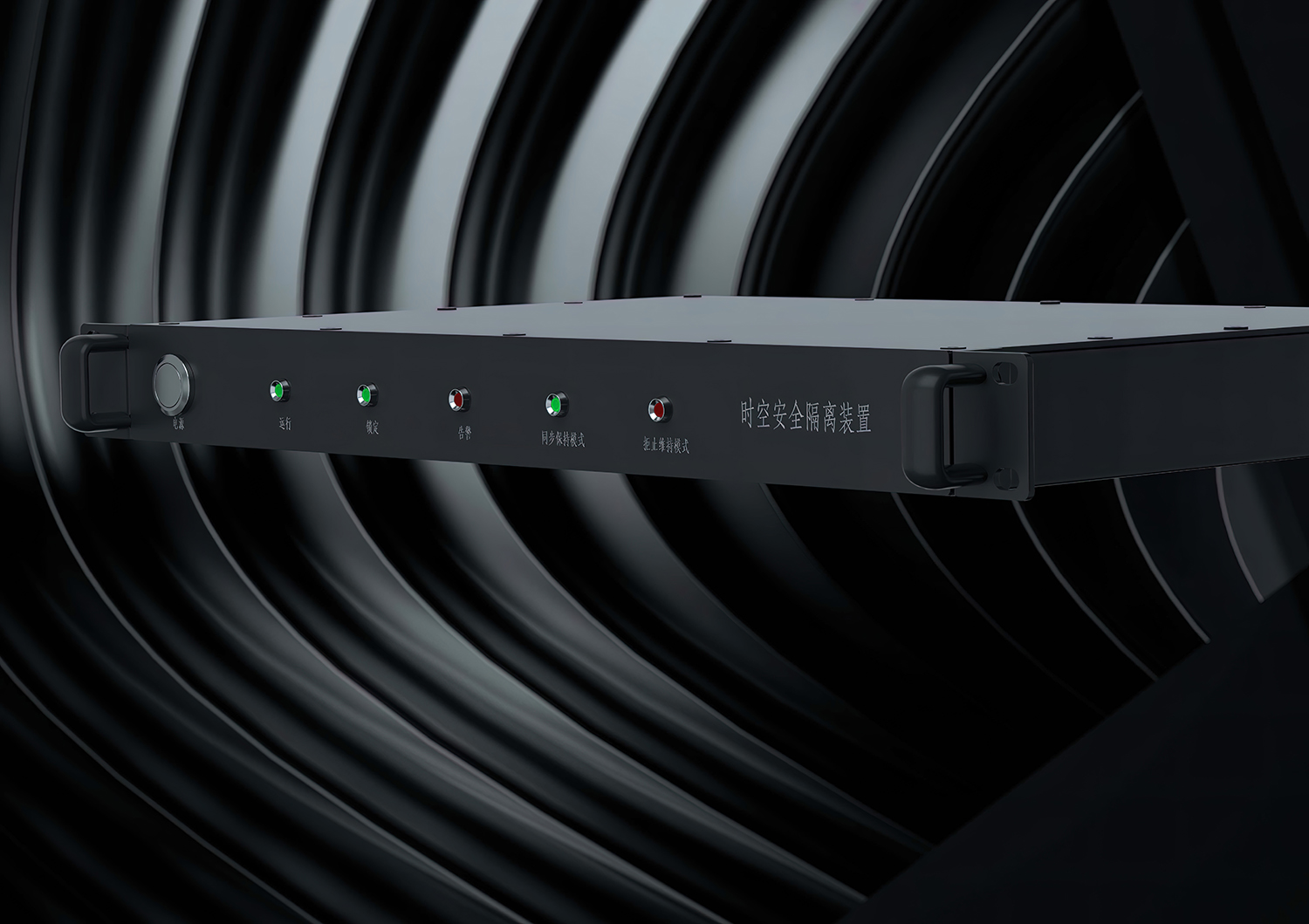

Изолирующее устройство пространственно-временной безопасности ГТП-02
